一、噴漆房噴漆過程中產生的主要污染物為漆霧和揮發性有機廢氣。其中漆霧是液態油漆在氣壓作用下形成的霧化粉塵顆粒物，呈黏稠狀，極易吸附在所接觸的人或物體上，而且還是潛在的致癌物質，對整個大氣環境造成污染。所以我們在處理噴漆房廢氣時，首先要處理漆霧顆粒。然后再處理氣態的VOCs。

    噴漆房漆霧吸附處理設備主要由水簾式噴漆柜與干式噴漆柜兩大類組成。干式噴漆柜可分為迷宮式干式噴漆柜，V型過濾紙式噴漆柜，玻纖絲棉式干式噴漆臺。

    不銹鋼水旋柜

    二、水簾式噴漆柜（臺）由排風系統、漆霧捕捉系統、水循環系統、汽水分離裝置構成，水簾噴漆柜有不同的樣式，其漆霧處理效果也不一樣。常見的環保水簾式噴漆柜可分為普通水簾柜，無泵水簾，水旋噴漆柜，氣旋噴漆柜等設備。今天佑泰環保小編為您列舉幾種中小企業常用的水簾式噴漆箱。

    2.1、噴漆房水簾柜

    2.1.1、水簾柜可用于各行各業的噴漆車間，對噴漆廢氣處理進行處理。水簾柜操作簡單，使用平穩、安全性高的特點。水簾柜工作時，水泵循環抽水至溢水槽，水從水簾板上均勻地流下來，噴槍噴出來的漆霧廢氣被水簾板上的水打到下面水槽里。再有一部分的漆霧通過排風管道排出車間或者下一級漆霧處理設備。

    水簾柜后面可以添加噴淋系統與填料層，這樣可以使水簾柜的廢漆去除率達到80%以上，從而可以有效去除空氣中的漆霧顆粒，給操作人員一個潔凈的工作環境，大大降低職業病風險。

水簾噴漆箱

    2.1.2、3米長水簾柜配置：尺寸為L3000*W1200*H2100（MM），面板1.0厚鍍鋅板制作，外表噴塑，水池1.5mm鍍鋅板。水泵1臺。風機兩臺1.5KW外軸流風機。

    2.2、水旋噴漆柜

    2.2.1、水旋式水簾噴漆柜工作時，含漆霧的混合空氣在排風機的離心力作用下，一部分漆霧與水簾碰撞混合，漆霧會部分溶于水簾落入水槽，另一部分漆霧被高速吸入上下漩渦漆霧處理室中，對漆霧分子進行處理，通過風機離心力使漆霧從空氣中分離出來，然后再進入氣液分離室，水被多層擋水板阻隔，通過排風機排至室外，被阻隔的水、漆渣回落到后排渣氣液分離槽，通過排渣口返到后部水箱。經過處理的漆霧廢氣所含的苯類廢氣的濃度降低，漆霧廢氣凈化率達到90%以上，干凈后的廢氣通過排風機排至室外有機廢氣處理裝置，處理達標后高空排放。

水旋柜

    2.2.1、3米長水旋柜配置：尺寸L3.0*W1.5*H2.5（m），面板1.0厚鍍鋅板、外表噴塑，水池非標1.5mm厚鍍鋅板制作，水簾201不銹鋼板。水泵1.5KW.

    3.2.、氣旋噴漆柜

    3.2.1、氣旋噴漆柜作業時，漆霧在負壓風機牽引力的作用下，一部分漆霧隨水簾落入水池中，大部分漆霧進入高速旋流導軌裝置，漆霧、旋風與水在高速旋轉的進行氣液乳化反應。氣動混流裝置的高速運轉，使得漆霧與旋轉液體充分混合，在離心力的作用下達到漆液分離。氣旋桶內部采用水泵循環給水，由安裝在隔水層底部的螺旋噴嘴噴出來，漆霧分離出來的粉塵顆粒物下沉到水箱底部，分離后的氣體進入環保填充料隔水層，然后進入后段的廢氣處理設備。經過氣旋凈化柜處理漆霧凈化濾可達90%以上。

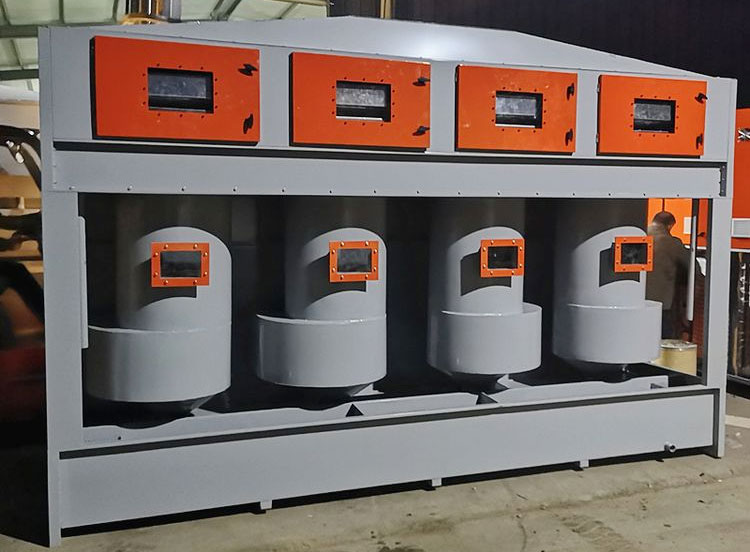

氣旋水簾機

氣旋噴漆柜

3米長氣旋噴漆柜配置：尺寸L3.0*W1.5*H2.85（m），面板1.0厚鍍鋅板、外表噴塑，水池1.5mm厚鍍鋅板制作，水簾201不銹鋼板。水泵2臺，每臺功率1.1KW.
