一、伸縮噴漆房介紹

伸縮式噴漆房是提供涂裝作業的專用設備，該噴漆房能滿足涂裝作業對環境的溫度、濕度、照度及潔凈度的需求; 能給操作者提供良好的安全衛生環境; 也能治理涂裝作業的廢物排放，保護環境免遭污染。

伸縮噴漆房是一種簡易處理漆霧、除塵的涂裝設備，伸縮噴漆房的使用解決了較大型工件移動困難的問題，在生產工藝上簡化了不斷用車間行車吊運大型工件來回周轉的工藝流程。

該設備主要是為節省車間工作區的綜合利用而設計的，已經在造船、電機、電力設備、工程機械和機床等行業廣泛應用。

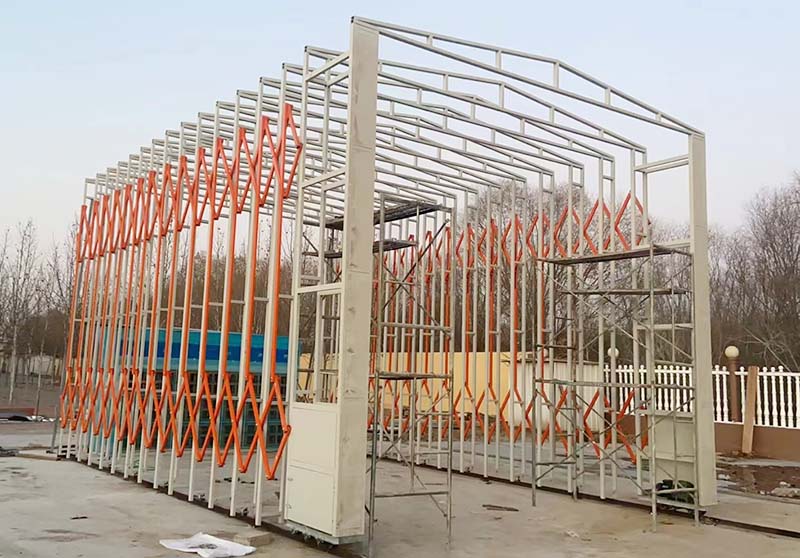

伸縮噴漆房生產廠家

二、伸縮噴漆房設備結構

2.1、伸縮式噴漆室主要由軌道、移動框架室體、房體密封布、電控箱組成.各部分結構功能如下：

2.2、軌道：采用頂平22mm軌道鋼作為伸縮移動軌道。

2.3、移動框架室體：由移動龍門架裝置、移動房體支架、伸縮控制連桿室體密封布等組成。

2.4、移動龍門架裝置是移動伸縮房的伸縮牽引支架，它包括了龍門架、伸縮移動動力裝置和限位器、伸縮警示燈。移動動力裝置即驅動電機、減速箱、動力分配軸、傳動鏈輪、傳動鏈條、主動輪及其傳動軸。

2.5、移動房體支架：包括垂直框架、房頂框架、密封布壓板、內部斜撐、從動輪，是移動房體的主要鋼結構支架系統。用于房體長度方向伸縮受力和PVC布的固定。***后一套支架為固定支架，固定在墻壁或地面。其余支架的垂直支架底座為被動滾輪，用于支撐支架和減少移動阻力。

2.6、伸縮控制：每側一套，每套分別有1.5KW電機減速機組成，通過電控箱同步行駛從而達到垂直平移的效果。

2.7、采用每平方重約450G三防布作為房體密封布。

2.8、電控系統：用于伸縮房室體的伸縮控制。

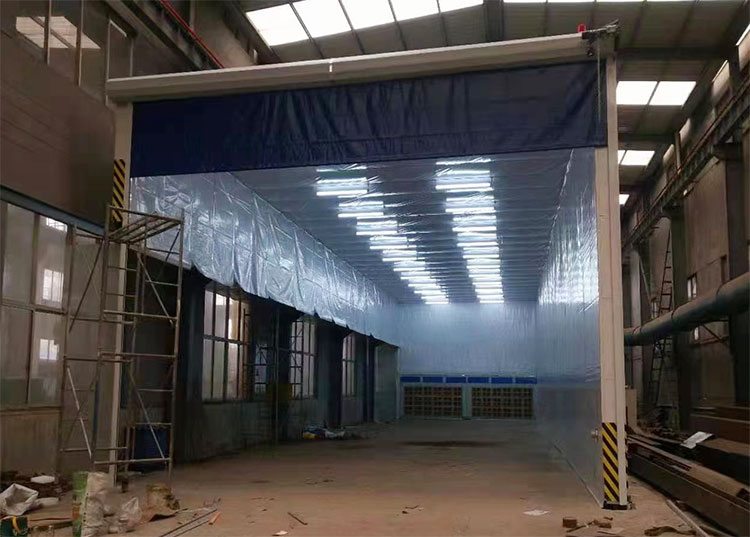

伸縮噴漆房供應商

三、工作原理和工作流程

1、工作原理

伸縮房整體為鋼制框架結構，可前后伸縮移動?？蚣苤g的滑動連接機構框架在驅動裝置的帶動下沿地面的軌道前后豎直平行移動，同時帶動蓬布展開合攏。移動室收縮合攏時，將工件移入工作區，展開時可進行工件的噴漆或打磨等工作。在不噴漆的工作時間內，可將移動區域合攏，騰出空間場地作為其他與噴漆交叉作業的工序使用。

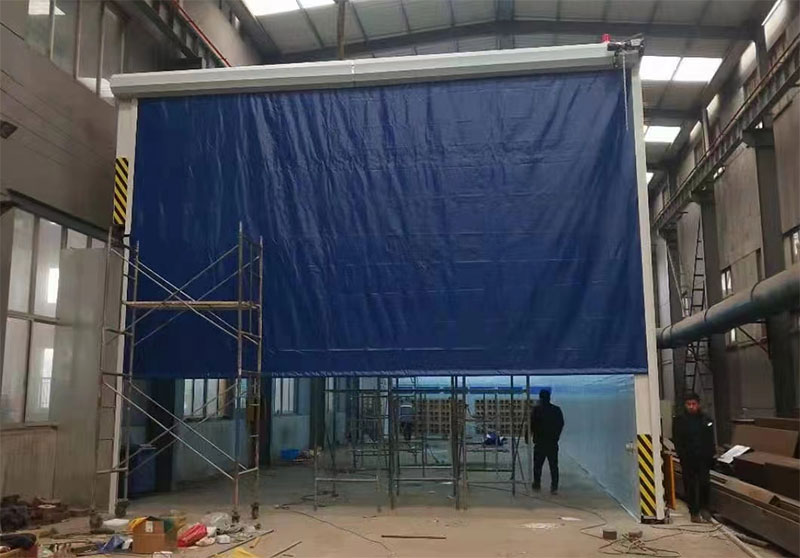

伸縮噴漆房設計及圖片

2、工作流程

伸縮前室收縮合攏→工件移動就位→伸縮前室展開罩住工件→工件噴漆→伸縮前室收縮合攏→工件移出工作場地。

四、配套漆霧處理設備

噴漆移動伸縮房可選配各種噴漆凈化設備，例如水簾柜、水旋柜、氣旋塔、干式噴漆柜。適合各種工況的要求。

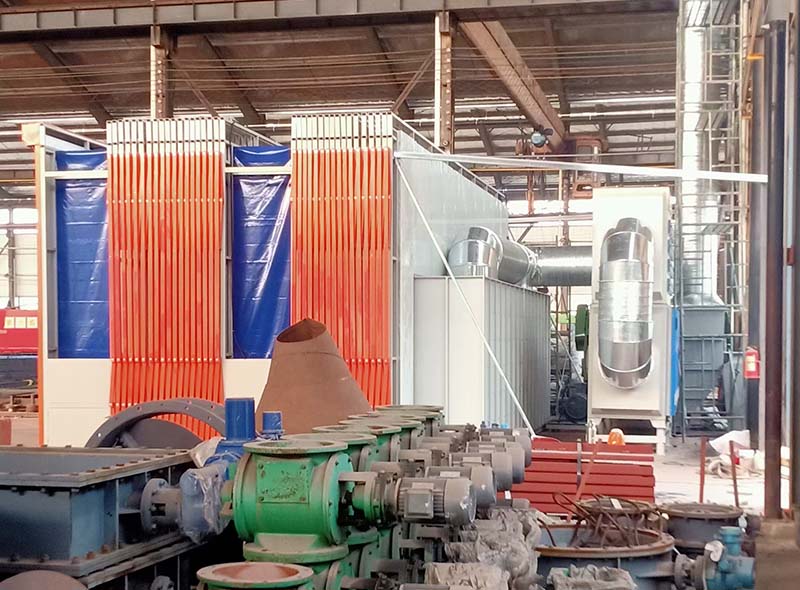

伸縮式噴漆房安裝圖片

五、噴漆移動伸縮房廢氣處理設備

伸縮式噴漆房廢氣處理設備根據客戶的要求不同，可以選擇活性炭吸附箱，光氧活性炭一體機，催化燃燒廢氣處理設備，二級活性炭吸附裝置等廢氣處理設備。

總而言之，移動伸縮噴漆房的作用是使噴涂涂裝時產生的漆霧顆粒能及時從噴涂的現場清除，以提高涂裝質量，保護環境，維護操作人員的身體健康。
